LED/拼接屏显示系统

一、大屏幕拼接系统定义

  大屏幕拼接系统是由单套投影/LED显示屏显示单元组合拼接而成的高亮度、高分辨率、色彩还原准确的电视墙,核心器件包括P光学引擎、图像处理器等,并通过图像控制软件对显示画面实施控制。其功能强大,能显示各种计算机(工作站)、网络信号及各种视频信号,画面能任意漫游、开窗、放大缩小和迭加。其应用领域随着数字化时代的来临越来越广泛,当前应用较多的是监控、集中调度和通信系统,应用的行业主要分布在公安、军队、交通、政府、金融、能源、大型企业、广电等众多领域。



二、大屏幕拼接系统组成

  拼接系统主要由三部分组成:大屏幕投影/LED屏墙、投影机(LED屏)阵列、控制系统。其中控制系统是核心,世界上流行的拼接控制系统主要有四种类型:硬件拼接系统、软件拼接系统、软件与硬件相结合的拼接系统、嵌入式硬件拼接系统。



三、大屏幕拼接系统分类

1)、硬件拼接编辑

是较早使用的一种拼接方法,可实现的功能有分割、分屏显示、开窗口:即在四屏组成的底图上,用任意一屏显示一个独立的画面。由于采用硬件拼接,图像处理完全是实时动态显示,安装操作简单;缺点是拼接规模小,只能四屏拼接,扩展很不方便,不适应多屏拼接的需要;所开窗口固定为一个屏幕大小,不可放大、缩小或移动

2)、软件拼接系统编辑

是用软件来分割图像。采用软件方法拼接图像,可十分灵活的对图像进行特技控制,如在任意位置开窗口;任意放大、缩小;利用鼠标即可对所开的窗口任意拖动,在控制台上控制屏幕墙,如同控制自己的显示器一样方便。主要缺点是它只能在Unix系统上运行,无法与WIN95上开发的软件兼容;PC机生产的图形也无法与其接口;在构成一个几十台投影机组成的大系统时,其相应的硬件部分显得繁杂。

3)、软硬件结合编辑

这种系统可以实用显示多个RGB模拟信号及XWindow的动态图形,是为多通道现场即时显示专门设计的。通过硬件和软件以及控制/舆接口,来实现不同窗口的动态显示。它透明度高:图像叠加透明显示,共有256级透明度,令动态图像和背景活灵活现。缺点是调试麻烦,系统容易崩溃,启动时间慢,没有RS232控制。

4)、新硬件拼接系统编辑

可综合以上三种方法的优点,克服其缺点。可实现的功能有分割、分屏显示、开窗口、窗口漫游,由于采用硬件拼接,图像处理完全是实时动态显示,图像叠加,安装操作简单,启动时间快,可以用RS-232控制,窗口固定为一个屏幕大小,可以放大、缩小或移动。由于系统采用嵌入式处理器,解决win死机,系统崩溃,启动时间慢,没有RS-232控制的问题,能支持多屏拼接。整个系统封闭式运行,不受任何病毒影响,不用安装操作系统,即插即用。每路RGB通道独立计算,信号处理更加细致;RGB、视频图象可相互叠加;视频信号处理有运动补偿,能消除运动图象的锯齿现象;采用实时图像处理,内部并行总线构架;每路输入通道为独立总线,相比板卡式控制器(共享总线)系统处理能力更强,处理速度更快,输出图像更流畅,具备RS232通讯通讯接口,可以方便与电脑、遥控系统或各种远端控制设备(中控系统)配合使用

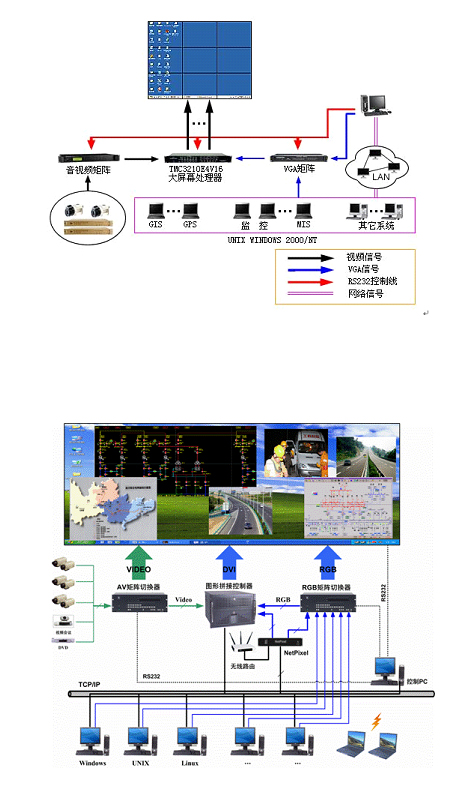

四、大屏幕拼接系统图
